Dwarskatrol 75 mm verzinkt

Mit dieser Dwarskatrol kannst du verschiedene Hebekonstruktionen erstellen. Denk zum Beispiel an eine Dachluke, Sonnenschutz oder vielleicht eine Möglichkeit, dein Fahrrad im Schuppen aufzuhängen. Die Katrol besteht aus einem Nylonrad in einem verzinkten Stahlgehäuse. Durch die zwei vorgebohrten und versenkten Schraublöcher kannst du die Katrol einfach an einer Platte oder einem Balken befestigen. Der maximale Durchmesser des Seils in dieser Katrol beträgt 8,5 mm.

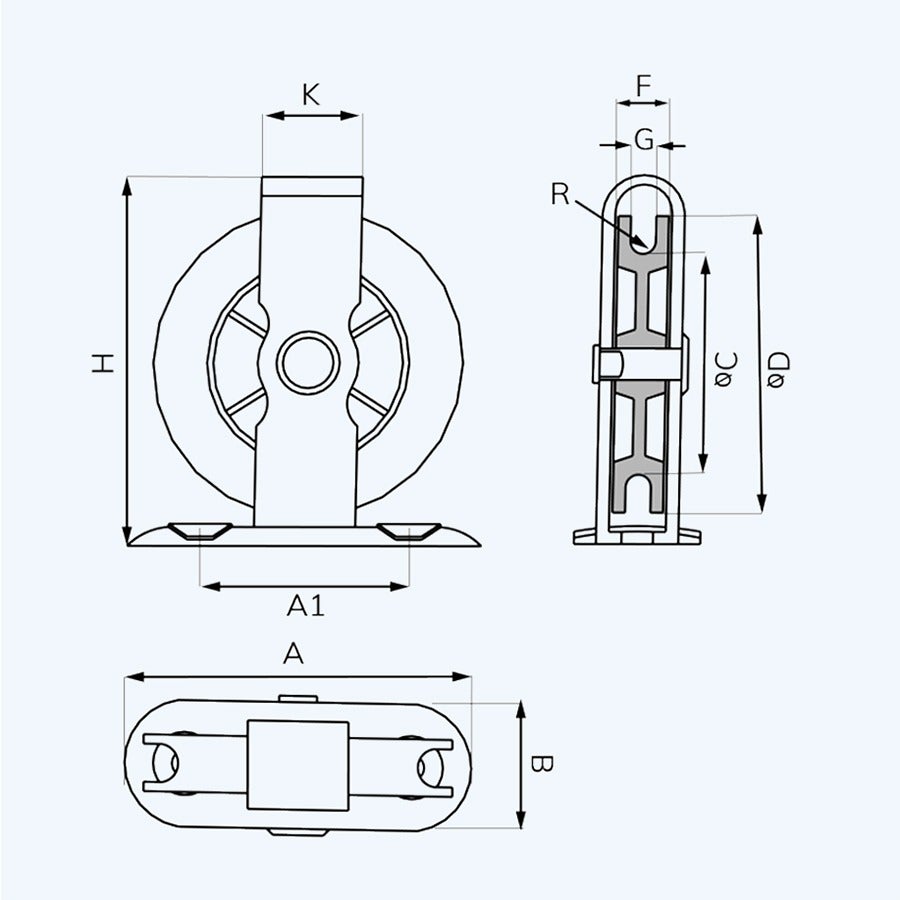

Siehe schematische Zeichnung:

• A: 85 mm
• B: 30,5 mm
• Dø: 75 mm
• Cø: 57 mm
• R: 4,25 mm
• G: 8,5 mm
• F: 13,6 mm
• H: 89 mm
• A1: 55 mm
• K: 25 mm
